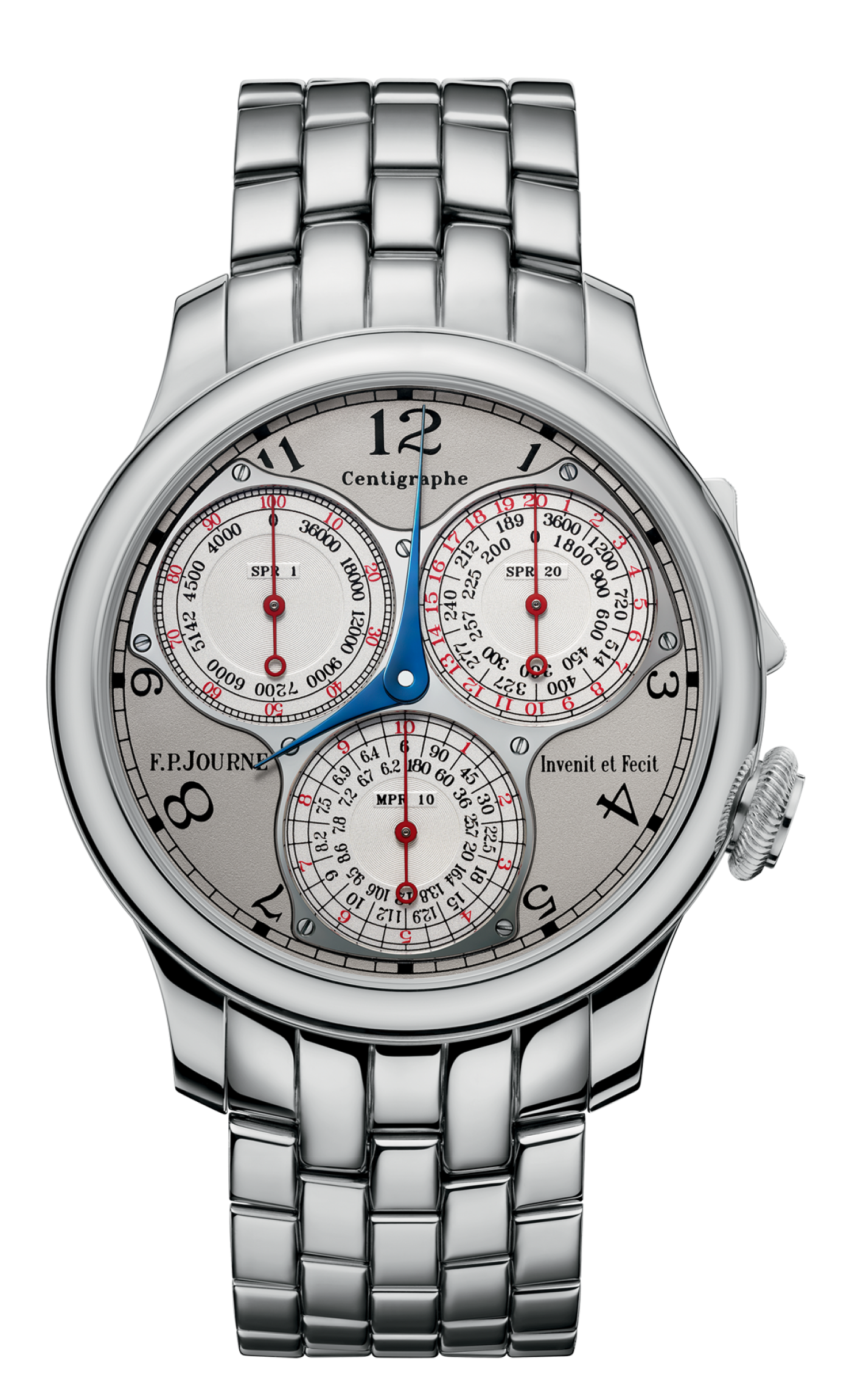

Часы F.P.Journe Souveraine FPJ-Co-Souveraine-Centigraphe-LN-Pl

Франсуа-Поль Журн, исследователь без границ полезного и оригинального измерения времени вновь удивляет нас своим беспрецентентным механическим хронографом FPJ-Co-Souveraine-Centigraphe-LN-Pl.

Механизм с ручным заводом ведет отсчет времени в диапазоне от одной сотой доли секунды до 10 минут на трех циферблатах-счетчиках, каждый из которых имеет красную шкалу времени и черную тахометрическую шкалу.

На тахометрической шкале время перемещения объектов преобразуется в скорость их движения в диапазоне от 6 км/ч (скорость пешехода) до 360 000 км/ч, что соответствует космической скорости ракеты в момент ее выхода на околоземную орбиту.

Индикация
Секундная стрелка в положении «10 часов» за одну секунду проносится вокруг шкалы с метками в сотые доли секунды, что делает теоретически возможным измерять время объекта, движущегося со скоростью 360 000 км/ч, которая составляет примерно 1/3000-ую скорости света.

20-ти секундный счетчик в положении «2 часа» разделен на секундные метки. Тахометрическая шкала отображает скорости от 3600 до 180 км/ч. Третий 10-ти минутный счетчик в положении «6 часов» имеет такую же тахометрическую шкалу с метками показаний скорости от 180 до 6 км/ч. Таким образом, один километр, преодоленный за три минуты 40 секунд, был пройден со скоростью 16,4 км/ч (что равно примерно десятичной дроби).

Эргономичность управления функциями хронографа
Хронограф запускается, останавливается, и показания счетчиков сбрасываются с помощью двуплечего рычага в положении «2 часа», который находится на боковине корпуса, вместо традиционных кнопок с обеих сторон заводной головки — эргономичное решение, получившее патент. Двуплечий рычаг поворачивает колесико на стержне, приводящим в действие рычаги запуска, остановки и сброса счетчиков в общепринятом порядке.

Запатентованный механизм хронографа
Второй патент был выдан за оригинальную компоновку часового механизма, благодаря которой функции хронографа и собственно часов четко разделены между собой. Это означает, что амплитуда колебаний маятника остается неизменной даже в момент работы хронографа.

Это достигается с помощью единственной пружины, которая распрямляется с обоих концов, отводя зубчатые передачи хронографа от валика барабана, и вращающиеся шестеренки часового механизма от самого барабана (аналогичная запатентованная система, связанная с функцией главной пружины, используется в часах с боем Sonnerie Souveraine).

Односекундный и 20-секундный счетчики приводятся в действие двумя колесными зубчатыми передачами, вращающимися в обе стороны от единого промежуточного колесика, в свою очередь приводимого в движение валиком барабана. Отдельный ряд зубчатых колес, также приводимых в действие валиком барабана, вращает стрелку счетчика хронографа, измеряющего отрезки времени длительностью до 10-минут.

Счетчик сотой доли секунды
Стрелка сотых долей секунды, приводимая в движение спусковым механизмом часов, совершает одно круговое движение вокруг циферблата счетчика в секунду. Ходовая пружина раскручивается со своих обоих внутреннего и наружного концов, что позволяет зубчатой передаче хода (измерение времени) получать обычный заряд энергии от барабана ходовой пружины, а хронографу получать такой же импульс от вала (центрального) барабана. Это позволяет отделить полностью функцию хронометрирования от функций измерения текущего времени таким образом, что в амплитуде колебаний маятника не заметно видимых изменений в момент работы хронографа.

Одной из необычных особенностей стрелки для измерения 1/100 доли секунды является то, что ее можно остановить в любой момент ее движения вокруг циферблата счетчика, даже между 100-ми – долями секунды, что позволяет получать приблизительные дробные показания. Это достигается за счет отключения ведущей шестерни зубчатой пары спускового механизма путем движения этой шестерни в вертикальном направлении. Устройство, преобразующее боковое движение в вертикальное движение, работает по принципу тормоза.

Возврат на нулевую отметку
Стрелки 20-секундного и 10-минутного счетчиков возвращаются на нулевую отметку при ударе рычагов-молоточков по винтообразным кулачкам. Это позволяет устранить люфт, присущий обычным кулачкам, обеспечивая при этом возврат обеих стрелок на нулевую отметку путем движения против часов стрелки. Стрелка для измерения 1/100 доли секунды останавливается на нулевой отметке с помощью клювика, выдвигающегося из ее ведущей шестерни и упирающегося в рычаг.

Вспомогательный ремонтуар и запас хода
Функция сохранения энергии позволяет заводить часы, не приостанавливая сообщения движущего усилия механизму хронометра. Ходовая пружина располагает общим 80-часовым резервом хода при выключенном хронографе, и приблизительно 24-часовым резервом хода при включенном хронографе.
